Apakah pergeseran fasa isolator band KA?
Sebagai pembekal isolator band KA, saya sering menemui soalan dari pelanggan mengenai spesifikasi teknikal peranti ini, dan salah satu soalan yang paling kerap ditanya adalah mengenai peralihan fasa isolator band KA. Dalam catatan blog ini, saya akan menyelidiki konsep peralihan fasa dalam isolator band KA, menerangkan kepentingannya, dan bagaimana ia memberi kesan kepada prestasi komponen RF penting ini.
Memahami asas -asas pengasingan band ka
Sebelum kita membincangkan peralihan fasa, mari kita mengkaji secara ringkas apa isolator KA band. Band KA merujuk kepada julat kekerapan 26.5 - 40 GHz. Isolator bukan peranti gelombang mikro yang tidak membolehkan aliran tenaga gelombang mikro dalam satu arah sambil memberikan pengasingan yang tinggi ke arah sebaliknya. Mereka adalah komponen penting dalam sistem RF, melindungi peralatan sensitif dari kuasa yang dicerminkan dan memastikan operasi yang stabil.
Isolator band KA biasanya digunakan dalam komunikasi satelit, sistem radar, dan rangkaian komunikasi tanpa wayar yang tinggi. Keupayaan mereka untuk mengasingkan komponen dari refleksi yang tidak diingini membantu mengekalkan integriti isyarat dan meningkatkan kecekapan keseluruhan sistem.
Apakah peralihan fasa?
Peralihan fasa adalah ukuran perubahan dalam fasa isyarat apabila ia melalui peranti. Dalam konteks isolator band KA, ia mewakili perbezaan fasa antara isyarat input dan output isolator. Fasa adalah ciri penting isyarat sinusoidal, dan ia menggambarkan kedudukan bentuk gelombang relatif kepada titik rujukan.
Secara matematik, jika kita mempunyai isyarat input (v_ {in} (t) = a_ {in} \ sin (\ omega t+\ phi_ {in})) dan isyarat output (v_ {out} (t) (\ Delta \ phi = \ phi_ {out}-\ phi_ {in}). Peralihan fasa biasanya diukur dalam darjah atau radian.
Faktor yang mempengaruhi peralihan fasa dalam Ka Band Isolator
Beberapa faktor boleh mempengaruhi peralihan fasa dalam pengasingan band KA:
1. Hartanah bahan
Bahan -bahan yang digunakan dalam pembinaan isolator memainkan peranan penting dalam menentukan peralihan fasa. Sebagai contoh, bahan ferit, yang merupakan komponen utama dalam kebanyakan isolator, mempunyai sifat elektromagnet yang unik. Kebolehtelapan magnet dan pemalar dielektrik bahan ferit boleh menyebabkan isyarat mengalami perubahan fasa apabila ia menyebarkan melalui isolator. Gred bahan ferit yang berbeza mungkin mempunyai sifat yang sedikit berbeza, yang membawa kepada variasi dalam peralihan fasa.
2. Reka bentuk dan geometri
Reka bentuk fizikal dan geometri isolator juga mempengaruhi peralihan fasa. Panjang garis penghantaran dalam isolator, bentuk elemen ferit, dan mekanisme gandingan di antara bahagian -bahagian yang berlainan peranti dapat menyumbang kepada peralihan fasa keseluruhan. Jurutera dengan berhati -hati merancang isolator untuk mengoptimumkan prestasinya, termasuk meminimumkan peralihan fasa dan memastikan kestabilannya ke atas julat kekerapan operasi.
3. Kekerapan operasi
Peralihan fasa isolator band KA adalah kekerapan - bergantung. Apabila kekerapan berubah dalam band KA (26.5 - 40 GHz), peralihan fasa juga mungkin berbeza -beza. Ini kerana sifat elektromagnet bahan dan tingkah laku isyarat RF berubah dengan kekerapan. Pengilang biasanya menentukan ciri -ciri peralihan fasa isolator mereka ke atas julat frekuensi yang diberikan untuk membantu pelanggan memahami bagaimana peranti akan dilakukan di bawah keadaan operasi yang berbeza.
Pentingnya peralihan fasa dalam sistem RF
Pergeseran fasa isolator band KA boleh memberi kesan yang signifikan terhadap prestasi sistem RF:
1. Integriti isyarat
Dalam sistem RF pelbagai komponen, mengekalkan hubungan fasa yang betul antara isyarat adalah penting untuk integriti isyarat. Sekiranya peralihan fasa yang diperkenalkan oleh isolator tidak diambil kira dengan betul, ia boleh menyebabkan gangguan dan gangguan dalam isyarat. Sebagai contoh, dalam sistem antena array bertahap, di mana pelbagai antena digunakan untuk mengarahkan rasuk, sebarang peralihan fasa yang tidak dijangka dalam isolator boleh menyebabkan misalignment rasuk, mengurangkan prestasi antena.
2. Penentukuran Sistem
Peralihan fasa juga mempengaruhi penentukuran sistem RF. Apabila menentukur sistem, jurutera perlu mengetahui peralihan fasa yang tepat yang diperkenalkan oleh setiap komponen, termasuk isolator. Maklumat ini digunakan untuk menyesuaikan fasa isyarat untuk memastikan operasi sistem yang betul. Penentukuran yang tidak betul disebabkan oleh pengetahuan yang tidak tepat mengenai peralihan fasa boleh mengakibatkan kesilapan dalam pengukuran dan kecekapan sistem yang dikurangkan.
3. Keserasian dengan komponen lain
Peralihan fasa isolator mesti bersesuaian dengan keperluan fasa komponen lain dalam sistem. Sebagai contoh, jika isolator band KA digunakan bersempena dengan pengadun atau penapis, peralihan fasa isolator tidak boleh menyebabkan sebarang kemerosotan yang signifikan dalam prestasi komponen -komponen ini. Jika tidak, ia boleh membawa kepada isu -isu seperti penukaran penukaran yang dikurangkan dalam pengadun atau peningkatan kehilangan sisipan dalam penapis.
Mengukur Peralihan Fasa dalam Ka Band Isolator
Untuk mengukur peralihan fasa pengasingan band KA, peralatan ujian khusus diperlukan. Satu kaedah biasa ialah menggunakan penganalisis rangkaian vektor (VNA). VNA boleh mengukur kedua -dua magnitud dan fasa isyarat ke atas julat frekuensi yang luas.
Prosedur asas untuk mengukur peralihan fasa menggunakan VNA melibatkan penyambungan isolator ke port ujian VNA. VNA menghantar isyarat ujian melalui isolator dan mengukur isyarat input dan output. Ia kemudian mengira perbezaan fasa antara kedua -dua isyarat, memberikan pengukuran yang tepat mengenai peralihan fasa.
Spesifikasi Peralihan Fasa di Ka Band Isolator
Pengilang biasanya menentukan peralihan fasa isolator band KA mereka dalam data data produk mereka. Spesifikasi biasanya termasuk nilai peralihan fasa biasa, serta nilai maksimum dan minimum ke atas julat kekerapan operasi. Sebagai contoh, isolator band KA mungkin mempunyai peralihan fasa tipikal 90 darjah ± 5 darjah ke atas julat kekerapan 33 - 37 GHz.
Pelanggan perlu memberi perhatian kepada spesifikasi ini apabila memilih pengasingan band KA untuk permohonan mereka. Bergantung kepada keperluan sistem, spesifikasi peralihan fasa yang lebih tepat mungkin diperlukan. Untuk aplikasi di mana ketepatan fasa adalah kritikal, seperti sistem radar ketepatan yang tinggi, isolator dengan toleransi peralihan fasa yang lebih ketat mungkin diperlukan.
Ka Band Ka kami dan Peralihan Fasa
Sebagai pembekal isolator band KA, kita memahami pentingnya peralihan fasa dalam sistem RF. Isolator kami direka dan dihasilkan menggunakan bahan berkualiti tinggi dan teknik pengeluaran maju untuk memastikan ciri -ciri peralihan fasa yang stabil dan boleh diramal.
Kami menawarkan pelbagai jenisKa Band Isolatorsdengan spesifikasi peralihan fasa yang berbeza untuk memenuhi pelbagai keperluan pelanggan kami. Pasukan kejuruteraan kami menjalankan ujian yang ketat pada setiap isolator untuk memastikan ia memenuhi keperluan peralihan fasa yang ditentukan.

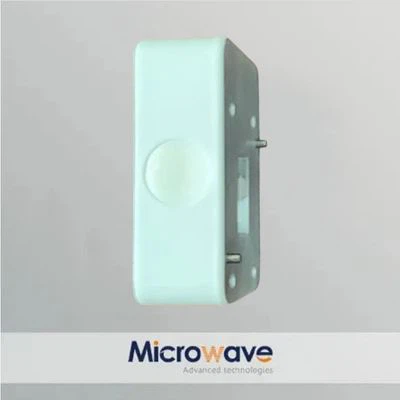

Sebagai tambahan kepada isolator band standard KA kami, kami juga menyediakanWR42 Waveguide IsolatorsdanKu Band Waveguide Isolatorpilihan. Produk ini juga menjalani kawalan kualiti yang ketat untuk memastikan prestasi peralihan fasa optimum.
Hubungi kami untuk Perolehan Isolator Ka Band
Sekiranya anda memerlukan pengasingan band KA yang berkualiti tinggi atau mempunyai sebarang pertanyaan mengenai peralihan fasa atau spesifikasi teknikal yang lain, kami menggalakkan anda menghubungi kami. Pasukan jualan kami yang berpengalaman bersedia membantu anda dalam memilih pengasing yang tepat untuk permohonan anda. Sama ada anda sedang menjalankan projek komunikasi satelit, sistem radar, atau rangkaian tanpa wayar yang tinggi, kami mempunyai kepakaran dan produk untuk memenuhi keperluan anda.
